Bảng điều khiển

 Bảng điều khiển

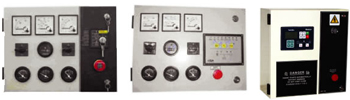

MSA 501 (Tiêu chuẩn)
Đặc điểm bảng điều khiển loại chìa khoá khởi động.
1. Khởi động/ bộ điều khiển dừng (khởi động bằng chìa khoá)
2. Ampe kế/ Vôn kế và bộ công tắc lựa chọn/ đồng hồ đo tần số/
3. Hệ thống báo động: động cơ vượt tốc, nhiệt độ động cơ cao, áp suất dầu thấp, gặp trở ngại khi nạp điện.
4. Hệ thống bảo vệ: động cơ vượt tốc, nhiệt độ động cơ cao, áp suất dầu thấp, dừng khẩn cấp, và trang bị một số thiết bị có tính năng b ảo vệ khác.

MSA 704
Đặc điểm bảng điều khiển loại tự động khởi động.
AMF kiểm định tổ máy phát tự khởi động/tắt máy, điều khiển phụ tải tự động (cần ATS), tự động ngắt tay quay, hiển thị tham số, kiểm tra và bảo vệ. Chức năng:
1. Tự động khởi động/tắt mở
2. 3 lần khởi động thử và tự động ngắt tay quay
3. Hiển thị tham số (V/A/Hz/Hour)
4. Kiểm tra và bảo vệ động cơ
5. giám sát và cảnh báo sự cố
6. tính thời gian vận hành
7. Có thể điều chỉnh thiết bị thông qua công tắc chìa khoá trên bảng điểu khiển.
8. Thiết bị ngắt đường ra không khí (ACB)

MSA 808
Bảng điều khiển loại song song, đây là thiết kế hiện đại, tính năng sử dụng cao. Ngoài những chức năng từ xa của các tổ máy phát điện khác, còn được trang bị thêm nhiều chức năng khác: 32 cụm phát điện đồng thời chia sẻ công suất thuần và công suất vô công phân phối phụ tải và được ghép nối với truyền thông máy tính tiêu chuẩn. Thông qua máy tính cá nhân hoặc mạng điện thoại có có thể gọi số kết nối từ xa, chúng ta có thể giám sát đồng bộ toàn cụm máy phát điện.

Đặc điểm
1. Điều khiển bằng tay và điều khiển tự động đơn lẻ từng cụm máy phát điện và công tắc đường ra không khí
2. Màn hình hiển thị LDC rộng: Tham số động cơ: áp lực dầu/ nhiệt độ nước/ thế hiệu ắc quy/ Đếm thời gian vận hành; Tham số máy phát: Pha điện áp/ Điện áp đường dây/ Tần suất/ Công suất thuần/ Công suất vô công/ Độ.
3. Bảo vệ dừng: áp lực dầu thấp/ nhiệt độ cao/ vượt tốc/ vượt tần suất/ mất tín hiệu tốc độ/ mất khả năng khởi động/ điện áp cao/ điện áp thấp/ công suất phản hướng/ Bảo vệ vi sai.
4. Cảnh báo sự cố: sự cố nạp điện/ nhiệt độ cao/ áp lực dầu thấp/ thế hiệu ắc quy thấp/ bộ cảm biến gặp sự cố.
5. Hộp ghi lại quá trình hoạt động của máy (Giống như hộp đen)
6. Cài đặt tham số thiết bị điều khiển có bản quyền
7. Thuận lợi nâng cấp các chức năng
